（RDF制造）每日300吨废物处理的最佳提案

日处理300吨垃圾的优化方案

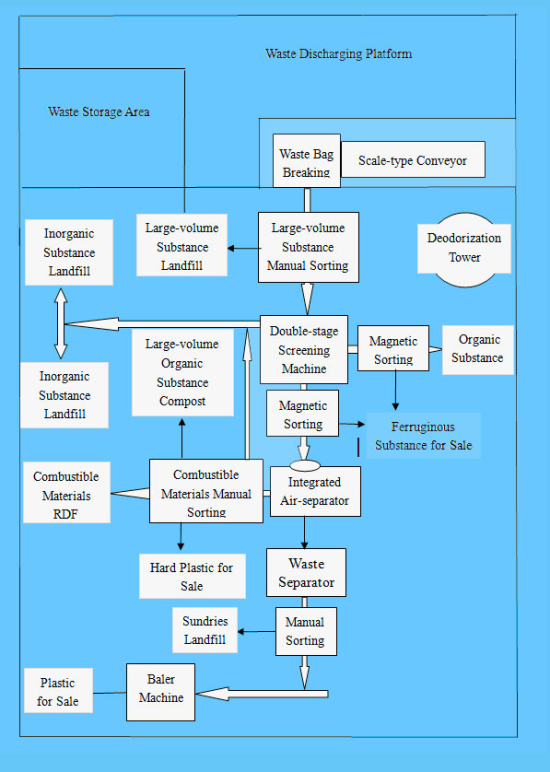

废物分类流程图

废物分类系统说明
废物处理线每天容量为300T。
首先，垃圾车被电子卡车规模称重;然后垃圾车开车以浪费装载平台的沙龙，将废物输送到封闭位置的废物储藏室，它是大批量浪费和危险废物，如大家具，绗缝，棉衣服，破碎Mostestools，装饰的大东西，葡萄酒瓶，农药瓶，荧光灯等手动分类。
垃圾经人工分离后，送入位于一楼的板式给料机的收料斗。而受料斗位于二层，体积为20m³。垃圾经板式给料机装填后的袋装垃圾经破袋分料机处理后送入皮带提升机。本公司生产的破袋分废机具有破袋分废功能，使板式给料机的分废更均匀，保证后续设备性能稳定。储粪坑开口可设置自动开启盖或自动卷帘门，保持出料平台的良好卫生。
破袋后的废弃物由皮带输送机输送到大体积物料人工分拣平台，对大体积废弃物和危险废弃物进行分拣。
通过皮带输送机将手动分离的废物输送到双级鼓筛选机中，用于筛选过程。双级筛分机的筛托盘尺寸分别为20mm和60mm。因此，废物可分为三种尺寸：<20mm，20mm-60mm和> 60mm。
<20mm大小的废物主要是通过带式输送机进行垃圾填埋处理的砂和污垢;20-60mm大小的垃圾中的主要是通过悬浮型磁性分离器分离铁素物质（如瓶盖，电池，硬币等）后直接堆肥治疗的有机物质。
为了最大限度地从有机物质中得到电池的过滤，为有机物质工作的带式输送机的驱动滚筒被设计成一个磁性滚筒，用来过滤小纽扣电池，以提高垃圾堆肥的质量。
>型60mm废料由皮带机送入一体化空气分离器进行空分。一体化空气分选机是我公司开发的一种处理城市垃圾的专用设备，用于将特大型产品归类为石材、建筑垃圾、玻璃、陶瓷、硬质塑料、纺织面料、鞋、大型有机件、木材、尿布等重垃圾;以及轻质废物，如轻质塑料、干树叶、干纸等。
对分离出来的重垃圾进行人工处理，过滤硬塑料、大块有机垃圾和惰性不燃物品(石材、建筑垃圾、玻璃、陶瓷等);残渣是可燃物品，将被粉碎、干燥并压成RDF燃料。硬塑料包装是为了销售;大的有机物被运送到堆肥场，与有机物一起堆肥;惰性物品与沙土一起被运到垃圾填埋场处理。
经空气分选的轻废由皮带输送机送至人工分拣站，将轻塑料与杂物分离，残渣由打包机包装销售或回收。

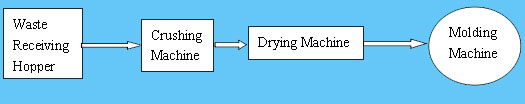

RDF工艺流程

RDF技术过程例证
经预处理的可燃性废料、经水分离的轻塑料、人工分选的可燃性大片经装载机送入废料接收料斗，再经皮带输送机送入破碎机，粉碎成小于20mm的颗粒。粉碎后的可燃废弃物由皮带输送机送入烘干机进行干燥，干燥至含水率小于15%。干燥机热源可根据具体工况变化，可利用工业废热进行干燥。干燥后的废料送入成型机，经XYJ圆盘环模挤压机挤压成型，制成30mm*30mm的RDF燃料棒，冷却后销售。

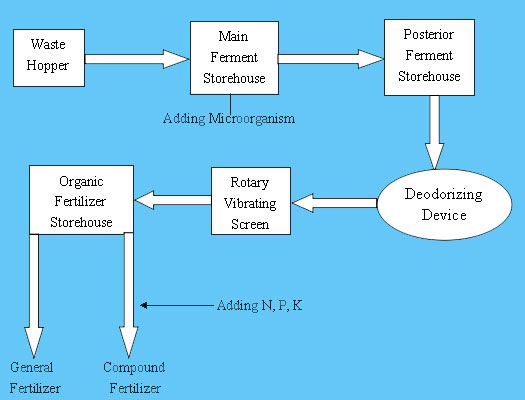

废物生物处理工艺流程

废物生物治疗插图
之前分选的有机废物通过废料斗和输送机的工作送入主发酵库。
主发酵可在室外进行，也可在发酵室进行。通过将废弃物翻拌和强制通风来供给发酵所需的空气，并根据发酵室的类型而不同。在发酵初期，中间菌(其最佳繁殖温度为30~40℃)有助于分解。随着温度的升高，嗜热菌(其最佳繁殖温度为45~65℃)取代中温菌，有助于高效分解。送风和保温床的性能对温升有很大的影响。然后温度下降期到来。一般情况下，主发酵时间从升温到降温开始;废弃物好氧堆肥主要发酵时间为4-12天。
对于土壤来说，C/N高的未熟堆肥会导致氮素缺乏，C/N低的未熟堆肥会分解，产生氨气，危害作物的生长和生产。因此，发酵后是半发酵堆肥的必要条件。后发酵可在专门的仓库进行，半发酵废物可堆放1-2米高，进行开放式后发酵。为了提高发酵效率，有时需要翻料和通风。主发酵过程中未分解、难以分解的有机废弃物在发酵后可充分分解，变成性质更稳定的腐殖酸、氨基酸等有机物，得到完全成熟的堆肥。发酵后将持续15-20天或更长时间。
在堆肥过程中，必须对废弃物进行脱臭处理，因为会产生氨、硫化氢、甲硫醇、胺等。除臭方法有化学除臭和吸附剂除臭等。成熟堆肥氧化吸附生物脱臭是一种经济实用的方法。将成熟堆肥堆放在脱臭器中，高度为0.8-1.2m;使难闻气味进入脱臭系统，实现其与生物分解吸收的相互作用，氨和硫化氢的去除率可达98%以上。
在第二发酵后，废物中的几乎所有有机物质都稳定并最小化。然而，在早期过程中未完全除去的塑料，玻璃，陶瓷，金属，小石头等需要另一个分离处理，该分离处理采用旋转振动筛，磁性分离器，空气分离器等预处理设备来完成分离上述杂质。同时，可以根据需要进行重新破碎以使净化堆肥;或根据土壤条件添加N，P，K进入散装堆肥，以使复合堆肥。
堆肥通常在春季和秋季使用，在夏季和冬季储存。因此，一般堆肥厂应设置至少能保持6个月产量的储存设施，以确保连续生产。

提案描述和成本介绍
1.本方案废物处理能力设计为300t/d
2.设计参考是基于废物含量
城市垃圾物理含量分析表(干基础)

数量	有机质含量		无机内容		可回收的内容
	动物	植物	灰尘	砖陶瓷	金属	玻璃	纸	塑料和橡胶	纺织面料	木头竹子
1	0.07	48.43	5.63	3.51	1.05	1.05	6.29	23.67	6.26	3.41
2	0.83	44.57	4.02	0.83	0．42	0．42	12.13	25.88	1.16	5.57
3.	1.19	51.59	6.70	0．00	0.79	0.79	9.60	17.88	4.38	5.88
平均	0.91	48.20	5.45	1.45	0.75	0.75	9.34	22.48	3.93	4.95
	49.10		6.90		42.21

市政废物物理内容分析表（湿基）

数量	有机质含量		无机内容		可回收的内容
	动物	植物	灰尘	砖陶瓷	金属	玻璃	纸	塑料和橡胶	纺织面料	木头竹子
1	0．31	56.85	4.05	1.56	0.47	0.47	6.23	20.29	6.23	3.74
2	0．35	55.34	2.59	0．35	0.17	1.90	12.26	19.00	1.21	8.64
3.	0.52	53.36	4.71	0．00	0．35	0．35	11.78	16.81	3.98	7.62
平均	０.３９	55.18	3.78	0.64	０．３３	０．３３	10.09	18.63	3.81	6.67
	55.58		4.42		40.61

3.本方案的技术应用
粗废预分离:数量为300t/d
将有机废物分离，添加微生物剂以用于有氧堆肥：20-60mm余量50％
单独的建筑废物（灰尘，砖和陶瓷等）用于填埋场：20％（包括一些小有机物质和渗滤液）
单独的高品质塑料包装出售：5％
待售含铁废磁选机:1%
分离其他可燃废物以制造RDF: 24%
4.废物分类的过程分析和成本估算
1）有机废弃物添加微生物剂堆肥工艺为北京市农业科学院专利技术(简要介绍见堆肥项目报告的附件);
从300吨垃圾中可过滤出50%适合堆肥的有机物，即每天150吨，每年54000吨，可用于生产1.8万吨肥料;微生物剂用量占化肥总产量的0.1%，一年用量为18t;微生物剂的价格是$8060 /吨，所以一年是18*8060=$145080;
成品有机肥的市场价格为97美元/吨，但有机废物产生的肥料只是一些有价值的成分含量没有达到市场标准的低水平肥料，所以添加必要的元素达到销售要求即可销售，或者作为生产复合有机肥的一种原料，如果价格为$48 /吨，那么18000t的总价值为18000*48=$864000;
毛利864000-145080=$718920;
2）分离的优质塑料
每日分离量300*5%=15t，
一年的数量为5400吨，市场价格为每吨48美元，
所以一年的毛利是5400*48= 259200美元;
3）分离的铁格子废物
每日分离量300*1%=3t，
一年的金额为1080吨，其销售价格为每吨81美元，
因此，一年的毛利率为1080 * 81 = $ 87480
4）分离出的易燃废物仅用于RDF燃料棒制造(RDF工艺技术见附件)，发热量在3600-5000千卡之间的RDF主要用作火力发电厂的能源。
RDF燃料棒与煤一起使用时，既可用于链条炉，也可用于循环流化床炉。由于RDF产生的污染物可以通过尾气处理系统消除，而且RDF没有煤炭那么大的使用量，因此RDF的应用不会增加炉体的污染物管理负荷，而且RDF的热值与煤炭相近。
生产的RDF也可以用作水泥厂的燃料，而且生产技术表现良好。
每天可燃废物量为300*24%=72 t，
72吨可燃废物可工作于61.4吨RDF，
一年的RDF输出为20736 T，
RDF销售价格是根据其千卡含量确定的，$0.0161/kcal.t，
按$48/t计算，一年的价值是20736*48=$995328
5）被分离的灰尘、砖石、建筑垃圾
每日分离量300*20%=60t
这部分垃圾包括渗滤液、小于20mm的有机物、碎料、粉尘、砖石、建筑垃圾等，其容重可大于1.5吨/立方。60t废弃物的体积为40m³，但堆放后减少。如果将这部分垃圾全部掩埋，一年的填埋量为14580 m³，经过一段时间的堆放后会减少，因此实际的土地覆盖面积较小。
掩埋垃圾中的一些有机物质会释放出难闻的气味。为解决这一问题，可在掩埋时加入适量的脱臭微生物剂，加快有机物的分解，减少异味的产生，将掩埋的有机物转化为无害的惰性物质，用作建筑材料、路基土等。
若以填埋量的0.02%计算添加除臭微生物剂，则一年添加量为14580*0.02%=3t，成本为3*8060=$24180
6）成本会计
总用电量:每天3328千瓦时，每年1198080千瓦时
一年费用:193433美元
工人工资:20名工人，每名工人645美元
一年工资:154746美元
没有折旧设备折旧，那么一年的毛利率为726052 + 261379 + 87126 + 1003695 = $ 2078252
支出:193680 + 153330 + 24210 = 371220美元
实际毛利:2078252-371220=$1707032

废物分类处理设备详情

	设备	规格	数量	单元	权力 (千瓦)	笔记
1	板废物给料机	1.8 * 10米	1	集	7．5	接收料斗中
2	破袋和垃圾分配机	1.8M.	1	集	5.5
3.	升降带式输送机	1.2 * 15米	1	集	4
4	大量废物手动分拣		1	西装	5	皮带，钢架，分拣室， 包括清新空调
5	双级滚筒筛分机	φ2.5* 10m.	1	集	22
6	尺寸的产品收集带式输送机	1.2 * 6米	2	集	4．4
7	悬浮式磁选机	RCYD-12.	2	西装	8	吊架和 包括不锈钢漏斗
8	带式输送机用于尺寸的产品	1.2 * 20m.	1	集	5.5
9	夹带带式输送机的尺寸尺寸的产品	1.0 * 5米	1	集	2.2
10	带式输送机，适用于尺寸过小的有机物	1.2 * 8M.	1	集	3.
11	有机物带式输送机	1.2 * 40M	1	集	7．5
12	带式输送机，适用于大尺寸产品	1.2 * 12.3米	1	集	4
13	综合空气分离器		1	西装	32.8	正负压
14	皮带输送机用于重废物排出	1.2 * 15米	1	集	4
15	惰性废物输送皮带	1.2 * 15米	1	集	4
16	可燃废物人工分选		1	西装	4	皮带，钢架，分拣室， 包括清新空调
17	光浪费传送带	1.2 * 8M.	1	集	2.2
18	轻废物人工分类		1	西装	5	皮带，钢架，分拣室， 包括清新空调
19	用于装料的皮带输送机	1.2 * 18米	1	集	5.5
20.	指定的废打包机	80吨	1	集	22

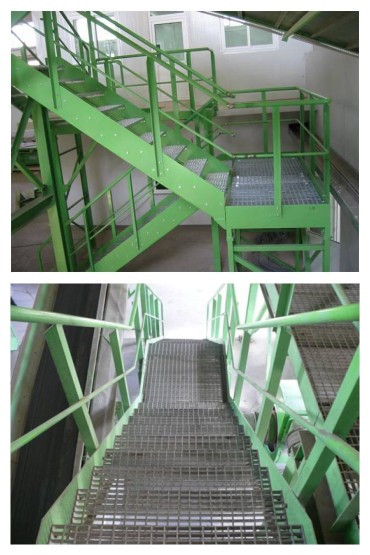

21	钢框架维护		1	西装
22	电子控制系统		1	西装		包括电缆桥架
23	监控系统		1	西装		大屏幕，包括6个摄像机
24	脱臭系统		1	西装	45	仅分选 讲习班包括
	求和				203.1
25	堆肥生产系统		1	西装	100.	简单,静态和有氧运动
26	RDF的生产设备		1	西装	200.	压碎机,干燥机 包括注塑机
	求和				300
27	安装成本	总成本的8% 整个系统的
28	运输成本					交付到港

各车间建筑面积及结构说明
1.废载平台：30 * 30 =900m²
平台二层地面高度6m，檐口至顶高度6m;厂房檐高12m。
2.废弃物存放面积:16*15=240m²，可容纳一天的废弃物量。
3.整理车间:30 * 67.5 = 2025 m²
4.废弃物仓库及后处理车间:20*40=800m²
5.肥料后处理车间:20*40=800m²
总计：4525平方米

主要设备介绍

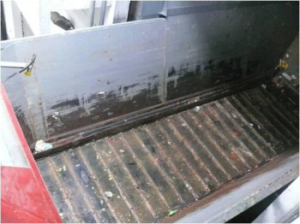

1.板废物给料机

板的宽度	1800毫米
名义长度	10000mm.
额定功率	7.5kw.
板厚度	8毫米
重量	12 t
材料制造	板:16 mn HDG (热浸镀锌)
	链轮和轮轴：高品质 45号结构钢，热处理
	框架和铅导轨：焊接 国际标准钢

2.破袋和垃圾分配机

宽度	1800毫米
权力	5.5千瓦
重量	4 t
材料制造	焊接钢材符合国际标准

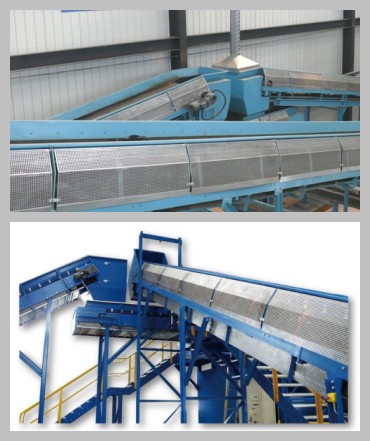

3.带式输送机

驱动辊	φ340×1150 （橡胶涂层）
尾部滚筒	φ320×1150
上托辊	Φ89
托锟	φ133×1150(梳式)
腰带	宽度:定制 根据需要
	型号：（3 + 1.5） ×3（橡胶带）
物料 制造	机架:u型钢，国际通用 标准（焊接装配零件）
	皮带接头:硫化接头(热熔)

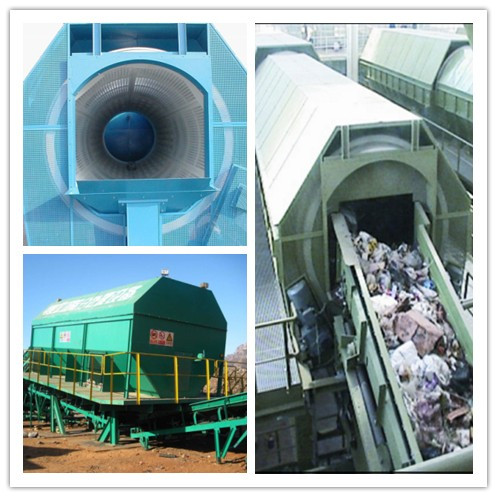

4.双级滚筒筛分机

内径 的鼓	Φ2500毫米
筛选有效长度	10000mm.
筛板	筛孔直径: φ20mm＆60mm
	由16Mn制成
	厚度:10毫米
驱动方式	单速减速器传动 双支承轮
驱动功率	20千瓦,3振动器 0.3千瓦电力
重量	16 t
材料 制造	支持轮结构: 钢瓶涂有pu
	机架:采用h型钢焊接而成 槽钢与国际 标准

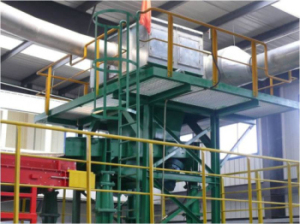

5.综合空气分离器

配置	风箱、皮带输送机、风机、 风管、钢架等。
气箱	尺寸:12米* 3.6米
	由碳素结构钢制成
风机功率	30千瓦(空气量)Q = 20000 m3 / h, 总压强2500 pa, 电动机变频调速
空气管	由镀锌钢板制成 厚度1.5mm
平台网纹 板厚度	4毫米
重量	6 t
钢架采用u型钢焊接而成 国际标准

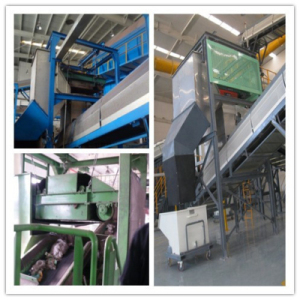

6.悬浮式磁选机

配置	悬架磁性分离器， 吊架, 废物领先的漏斗
分离器模型	RCYD-12.
驱动功率	4千瓦
重量	4 t
悬挂支架采用h型焊接 国际标准的钢铁和U型钢铁
废料引导漏斗焊接 304不锈钢（1mm厚）

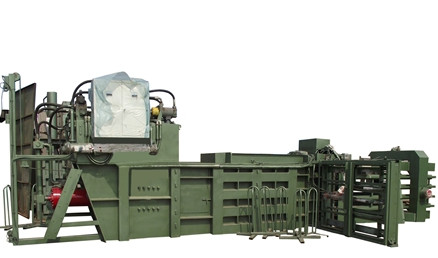

7.液压自动打包机的机器

用途:本机主要用于轻废分离后的打包，减少空间覆盖，便于储存和运输。废料成长方体捆扎，长度可根据需要调整。打包后的废料暂时存放在分拣车间的仓储区，然后送往外销。

包大小	700mm*800mm，长度可根据要求调整
打包的压力	80吨
权力	22千瓦
重量	18 t

8.电子控制系统

包括变频器柜、 操作柜，电缆和电缆桥

操作可靠:台湾PLC 合资，频率来自西门子

桥架采用镀锌或塑料 对防腐涂层;板厚1-1.5mm

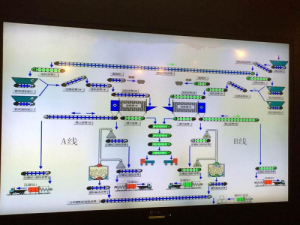

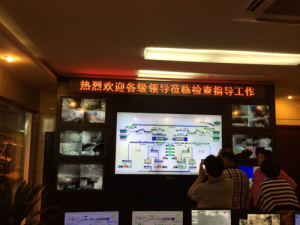

9.监控系统

该系统由1台32寸显示器、4-6台摄像机、电线电缆、转换器、分配器、操作板等组成。

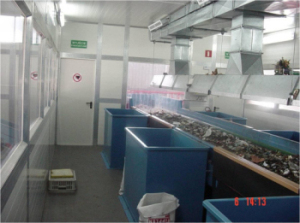

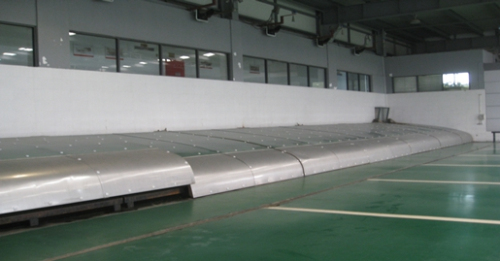

10.手法排序设备
由1200mm分选带式输送机平带、钢平台、分选漏斗、钢塑门窗、彩钢板外壳、新风空调、照明等组成。

11.供应设备的抗腐蚀处理

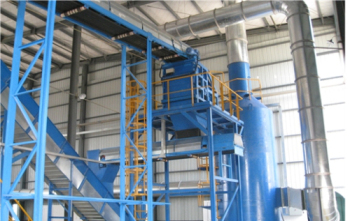

13.脱臭设备

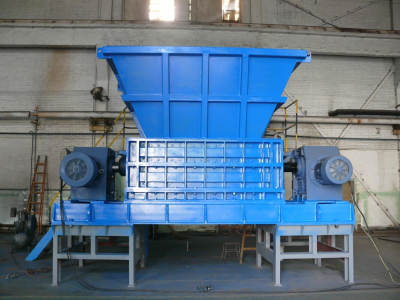

14.压碎机

15.干燥机

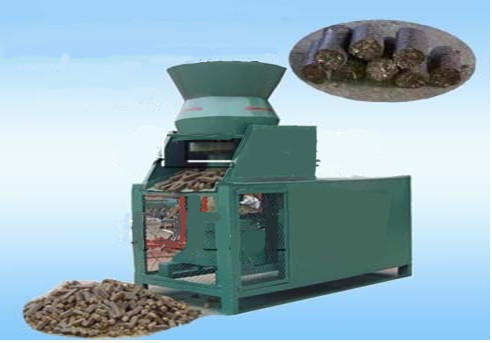

16.RDF成型机

安排了每个班次的加工线的工人
汽车衡控制室:1名工作人员，测量待处理垃圾重量
浪费接收平台：1工作人员
电子控制室:1名工作人员，进行电子控制操作，监控工作站运行情况并完成日常记录
机械维修1人;电气维修，1人:指导机器的日常保养
单线分拣:8人，进行分拣站的操作。塑料分拣室大体积废物及酒瓶分拣2件，可燃废物分拣4件，硬质塑料分拣2件(大型有机物1件，惰性废物1件)，杂物分拣2件
垃圾扁平：1个工人，操作打包机完成打包过程
船员领导者：1工人，安排，部署和监控处理线的工作
叉车司机:1人，负责带车搬运、堆放垃圾
清洁工作:2名工人，对车间及加工线进行清洁
2行总数:18名工人
